Цветные сенсорные TFT-экраны Nextion
20 марта 2020

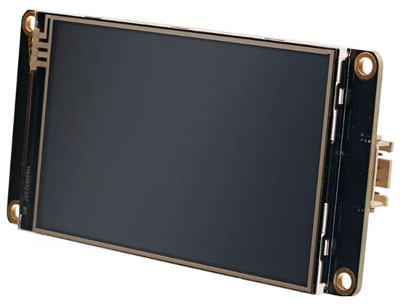

Дисплеи Nextion – это не стандартные TFT-дисплеи, а электронные модули с цветными сенсорными экранами и встроенными контроллерами для записи программ. Наличие выводов UART и GPIO позволяет их использовать совместно с проектами Arduino или с собственными разработками. Для загрузки собственных программ предусмотрен разъем для SD-карты памяти.
«Начинка» дисплеев Nextion включает 32-разрядный микроконтроллер, контроллер сенсорного экрана, часы реального времени, flash-памяти и внешние разъемы: для SD-карты, шины UART и выводы GPIO. Встроенные возможности дисплеев позволяют самостоятельно обрабатывать тач-команды и команды UART шины, менять картинки, текст и др.
Программа Nextion Editor для работы с дисплеями Nextion позволяет создать как интерфейс пользователя (используя различные библиотечные элементы: кнопки, слайдеры, картинки, графики, текст и т.д.), так и прописать алгоритм поведения дисплея (написав код для различных событий элементов участвующих в интерфейсе дисплея).
Для проверки работы написанного Вами кода нет необходимости загружать данные в дисплей, так как в программе имеется встроенный эмулятор, который отображает не только поведение элементов интерфейса, но и получает/отображает принимаемые/возвращаемые данные по шине UART.
«Начинка» дисплеев Nextion включает 32-разрядный микроконтроллер, контроллер сенсорного экрана, часы реального времени, flash-памяти и внешние разъемы: для SD-карты, шины UART и выводы GPIO. Встроенные возможности дисплеев позволяют самостоятельно обрабатывать тач-команды и команды UART шины, менять картинки, текст и др.
Программа Nextion Editor для работы с дисплеями Nextion позволяет создать как интерфейс пользователя (используя различные библиотечные элементы: кнопки, слайдеры, картинки, графики, текст и т.д.), так и прописать алгоритм поведения дисплея (написав код для различных событий элементов участвующих в интерфейсе дисплея).
Для проверки работы написанного Вами кода нет необходимости загружать данные в дисплей, так как в программе имеется встроенный эмулятор, который отображает не только поведение элементов интерфейса, но и получает/отображает принимаемые/возвращаемые данные по шине UART.
Ниже описан пример работы с программой Nextion Editor:
Характеристики дисплея NX3224K028
- Диагональ дисплея: 2.8
- Разрешение экрана: 320x240
- Размер модуля: 85x49.8 мм
Память: FLASH: 16 Мб EEPROM: 1Кб ОЗУ: 3.5 Кб
- Частота контроллера: 48 МГц
- Потребляемый ток: до 65 мА
- Выводы GPIO: 8 выводов (из них 4-7 поддерживают ШИМ)
- Часы реального времени: для работы требуется установить батарейку типа CR1220
- Напряжение питания: 5 В пост. тока (рекомендуемый источник питания на 5 В 500 мА DC)
- Тип подсветки экрана: Светодиодная подсветка с регулируемой яркостью от 0 до 100% с шагом 1%
- Тип TouchScreen: Резистивный
- Количество цветов: 65 К (65536) 16 bit, 5R6G5B
- UART: Скорость до 2400 до 115200 (по умолчанию 9600) режим TTL
- Тип SD-карт: MisroSD с объемом до 32 Гб, отформатированные в системе FAT32
- Рабочая температура: от -20 до +70°C
