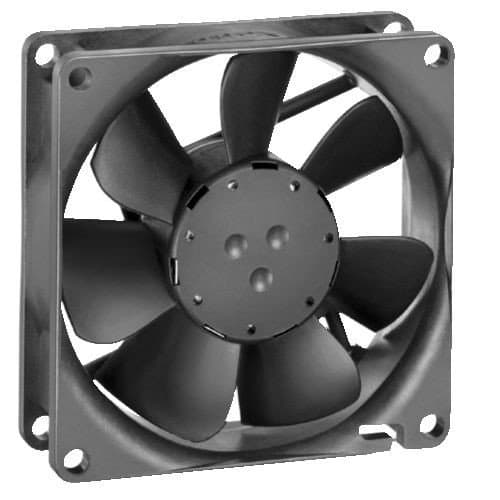

Вентилятор осевой Ebmpapst 8414NH: 80x80x25 мм
- Описание
- Наличие
- Оплата
- Доставка
- Информация для заказа
-
- Выбор вентилятора - для окончательного выбора типа вентилятора необходимо учитывать его соответствие следующим требованиям: уровень шума, ограничения по размеру, экономичность и специальные условия окружающей среды.
- Электронная защита от смены полярности - вентиляторы постоянного тока имеют электрически коммутированный привод с электронной защитой от смены полярности. Электроника удобно расположена во втулке вентилятора.
- Срок службы - важной характеристикой вентиляторов постоянного тока является длительный срок службы изделий. Благодаря высокой эффективности бесщеточных приводов, тепловая нагрузка подшипников сведена к минимуму, таким образом, значительно увеличивая срок службы вентиляторов.
- Степень защиты - вентиляторы постоянного тока как с подшипниками скольжения так, и качения имеют двигатели с классом изоляции Е. Все вентиляторы имеют степень защиты IP 20. Возможна поставка изделий с категорией защиты IP 54 и специальной категории защиты.
- Напряжение - напряжение питания вентиляторов постоянного тока может регулироваться. Благодаря этому возможна оптимальная адаптация производительности по воздуху к требованиям охлаждения, а уровень шума снижается до минимума. Напряжение питания вентиляторов постоянного тока может быть на 50 % ниже и на 25 % выше их номинального напряжения.
Микровентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.
Рабочие параметры Ebmpapst 8414NH (80x80x25)
Тип Произво-
дительность
(м3/час)Давление
(CFM)Номи-
нальное
питание
(вольт)Диапазон
питания
(вольт)Мощность
потребления
(ватт)Скорость
вращенияУровень
шума
(Дб)Тип
подши-
пника*Диапазон
рабочих
температур
(°С)Время жизни (час) T=40°C T=max 8412NGL 33 19.4 12 8...15 0.6 1500 12 S -20...+70 80000 40000 8412NL 33 19.4 12 8...15 0.6 1500 17 K -20...+70 80000 40000 8412NGML 45 26.5 12 8...15 0.9 2050 19 S -20...+70 80000 40000 8412NML 45 26.5 12 8...15 0.9 2050 21 K -20...+70 80000 40000 8412NGM 58 34.1 12 8...15 1.3 2600 26 S -20...+70 80000 40000 8412NM 58 34.1 12 8...15 1.3 2600 27 K -20...+70 80000 40000 8412NG 69 40.6 12 8...15 2.0 3100 32 S -20...+70 70000 35000 8412N 69 40.6 12 8...15 2.0 3100 32 K -20...+70 70000 35000 8412NH 79 46.5 12 8...13.2 2.2 3600 37 K -20...+70 70000 35000 8414NGL 33 19.4 24 18...28 0.7 1500 12 S -20...+70 80000 40000 8414NL 33 19.4 24 18...28 0.7 1500 17 K -20...+70 80000 40000 8414NGML 45 26.5 24 18...28 1.1 2050 19 S -20...+70 80000 40000 8414NML 45 26.5 24 18...28 1.1 2050 21 K -20...+70 80000 40000 8414NGM 58 34.1 24 18...28 1.4 2600 26 S -20...+70 80000 40000 8414NM 58 34.1 24 18...28 1.4 2600 27 K -20...+70 80000 40000 8414NG 69 40.6 24 18...28 2.0 3100 32 S -20...+70 70000 35000 8414N 69 40.6 24 18...28 2.0 3100 32 K -20...+70 70000 35000 8414NH 79 46.5 24 18...26 2.4 3600 37 K -20...+70 70000 35000
VARIOFAN
Тип Произво-
дительность
(м3/час)Давление
(CFM)Номи-
нальное
питание
(вольт)Диапазон
питания
(вольт)Мощность
потребления
(ватт)Скорость
вращенияУровень
шума
(Дб)Тип
подши-
пника*Диапазон
рабочих
температур
(°С)Время жизни (час) T=40°C T=max 8414NGLV 20
3311.8
19.412 10...14 0.9
1.1900
1500<10 br="">12 S -20...+70 80000 40000 8414NGMLV 27
4515.9
26.512 8...14 1.1
1.51200
2050<10 br="">19 S -20...+70 80000 40000 8414NGMV 35
5820.6
34.112 8...14 1.4
2.01600
2600<13 br="">26 S -20...+70 80000 35000
Габаритные размеры и график производительности
Общее описание вентиляторов Ebmpapst серии 8414NH (80x80x25)
Осевые
Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.
Диагональные вентиляторы
На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.
Бесшумная работа
Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.
Защита
Компания "ЭБМ-ПАПСТ" предлагает под заказ разные серии вентиляторов с классом защиты IP-54: их статор и все электрические элементы полностью залиты специальным составом. Для эксплуатации в особо агрессивных средах и экстремальных окружающих условиях могут устанавливаться нержавеющие шарикоподшипники. Это позволяет обеспечить дополнительную надежность в экстремальных условиях эксплуатации.
Длительный срок службы
Долговечность и бесшумная работа вентиляторов для приборов в значительной степени определяются системой подшипников. Для большинства приборных вентиляторов используется проверенная практикой система подшипников Sintec. Эти подшипники отличаются небольшим шумом и устойчивостью к нагрузками на протяжении всего срока эксплуатации. Что касается термостойкости, то подшипники Sintec могут применяться без проблем, в подавляющем большинстве случаев. Несмотря на несколько больший уровень рабочего шума и чувствительность шарикоподшипников к ударам, при экстремальных термических нагрузках и в плохих условиях применения (экстремальные условия окружающей среды, критичное место установки) необходимо отдавать преимущество именно таким подшипникам. Приведенные в этом каталоге данные по сроку службы основаны на результатах обширных испытаний на долговечность и признанных математических/научных расчетах долговечности. Все новые знания, полученные из результатов испытаний на долговечность, постоянно отображаются в описаниях изделий.
Характеристики
Тип размер [мм-мм-мм] 80x80x25 Тип вентилятора Осевой Уровень шума [dB/A] 37 Завод изготовитель Ebmpapst Вес [кг] 0.095 Производительность [м3/ч] 79 Напряжение [В] 24 Частота вращения [об/мин] 3600 Степень защиты IP 20/IP 54 Мощность [кВт] 0.0024
Обращаем ваше внимание, что стоимость доставки может быть изменена из-за нестандартных габаритов товара.Документы
КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский Размер: 2,5 мб -
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Для онлайн оплаты на нашем сайте мы предлагаем безналичный рассчет.
Также возможно оформление счета для оплаты в удобном отделении банка, либо оплаты от юридического лица (мы работаем с НДС).
-
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка». Также Вы можете указать удобный для Вас способ доставки при размещении заказа, и мы сделаем все возможное, чтобы процесс доставки был для Вас максимально комфортным.
Мы осуществляем доставку в Новосибирск, Красноярск, Кемерово, Новокузнецк, Томск, Омск, Барнаул, Иркутск, Читу и другие города России.
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером по телефону
8 (800) 707-4473 или отправив заявку на sales@academ-complect.ru -
Артикул 8414NH Бренд EBMPAPST Код заказа 287027
