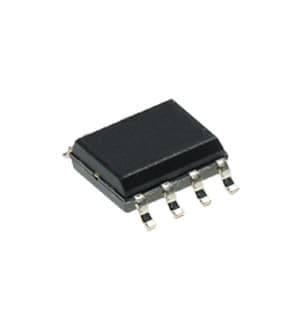

MIC2025-2YM-TR, MIC2025-2YM, коммутатор питания шины USB 1 канал 0,5А SOIC8

MIC2025/26 – это микросхема с выходным полевым транзистором верхнего ключа, оптимизированная для шин питания USB порта, требующих дополнительной защиты. Она используется как коммутатор напряжения питания USB шины и как ограничитель потребляемого тока. MIC2025 – это одиночный коммутатор, MIC2026 – на два канала.
Коммутаторы шины питания USB предназначены для решения нескольких задач:
- обеспечение безопасности пользователя по стандарту UL
- управление напряжением шины Vbus, подача и снятие напряжения
- защита нагрузки от перегрузки по току
- получение сигналов об аварийных состояниях.
MIC2025/26 имеет ограничение по току и схему выключения при перегреве, которые защищают нагрузку от нештатных ситуаций. При возникновении перегрева выход блокируется до устранения неисправности. Удаление нагрузки или переключение входа enable перезагрузит транзистор. Также, MIC2025/26 имеют схему мягкого запуска, которая минимизирует броски пускового тока в тех применениях, где присутствует высокая емкостная нагрузка. Выходной сигнал ошибки позволяет управлять нештатными ситуациями перегрева или перегрузки по току. Транзисторы выпускаются в 8-выводных корпусах MSOP и SOP.
Коммутаторы питания применяются в оборудовании, где используются HOST-порты и OTG-порты USB.

Особенности
- сопротивление канала в открытом состоянии 140 мОм макс.
- диапазон питающего напряжения 2.7 – 5.5 В
- минимальный ток на канал 500 мА
- защита от перегрева и КЗ
- задержка появления флага ошибки 3мс
- блокировка при понижении напряжения питания
- блокировка протекания тока в обратном направлении
- совместимый с логикой вход
- схема мягкого запуска позволяет избежать бросков напряжения
- низкий ток потребления
- pin-совместимость с MIC2525
